氫氣發生器是一種用于產生氫氣的設備，它通常由電解水或甲醇裂解等方法產生氫氣。下面我們將詳細介紹氫氣發生器的結構和工作原理。

一、氫氣發生器的結構

氫氣發生器通常由以下幾個主要部分組成：

1. 電解槽：這是氫氣發生器的核心部分，它通常由耐腐蝕的塑料或金屬制成。電解槽內部有電極和電解液，通過電解水或甲醇裂解反應產生氫氣。

2. 電極：電解槽內部的電極通常由導電性能良好的金屬制成，例如鎳、銅等。它們的作用是傳遞電流，并促進水或甲醇的電解反應。

3. 電解液：電解槽內部的電解液通常由含有酸或堿的溶液制成，例如氫氧化鈉或硫酸。它們的作用是傳遞離子，并促進水電解成氫氣和氧氣。

4. 分離器：電解反應產生的氫氣和氧氣需要通過分離器進行分離。分離器通常由塑料或金屬制成，它可以將氫氣和氧氣分別收集起來。

5. 管道和閥門：這些部件用于將各個部分連接起來，并控制氣體流量的方向和大小。

二、氫氣發生器的工作原理

氫氣發生器的工作原理主要有兩種：水電解和甲醇裂解。下面我們分別介紹這兩種方法的工作原理。

1. 水電解

水電解是指將水分解成氫氣和氧氣的過程。在這個過程中，電流通過電極傳遞到電解液中，使得水分子分解成氫離子和氧離子。然后，氫離子在陽極上得到電子并形成氫氣，而氧離子在陰極上失去電子并形成氧氣。這些氣體隨后通過分離器進行分離，并輸送到需要使用氫氣的設備中。揮發性有機物在線監測系統常用水電解來為色譜儀來提供氫氣。

2. 甲醇裂解

甲醇裂解是指將甲醇分解成氫氣和二氧化碳的過程。在這個過程中，甲醇和水在催化劑的作用下反應生成氫氣和二氧化碳。然后，這些氣體通過分離器進行分離，并輸送到需要使用氫氣的設備中。與水電解相比，甲醇裂解具有更高的能量效率，因此更適合用于需要大量氫氣的應用場景。

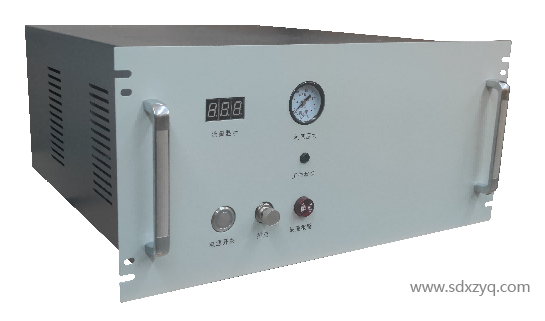

三、山東新澤儀器有限公司氫氣發生器設備參數

技術參數

● 氫氣純度：＞99.999%

● 氫氣流量：0‐300ml/min

● 氫氣壓力： 0.4Mpa

● 壓力精度：＜0.001MPa

● 消耗功率：150W

● 環境條件：環境濕度10–40oC；相對濕度≤80%

● 外形尺寸：450×430×177mm (L×W×H)

● 重量：15kg

設備特點

● 內置單片計算機實現智能控制，自動智能補水，自動顯示流量，流量可根據實際使用量自動調節；

● 儀器內部采用全封閉設計，相比傳統堿液型氫氣發生器最大限度的避免了堿液的危害 ；一體式不銹鋼儲水箱再封閉堿液的同時降低溫度，延長電解池壽命 ；

● 內置完善的智能保護措施，超壓、超流量都能夠完善保護，配有RS232接口。
